SLG-600G Nouvelle machine automatique de découpe et de rainurage d'angle bidirectionnelle

SLG-600G Nouvelle machine automatique de découpe et de rainurage d'angle bidirectionnelle

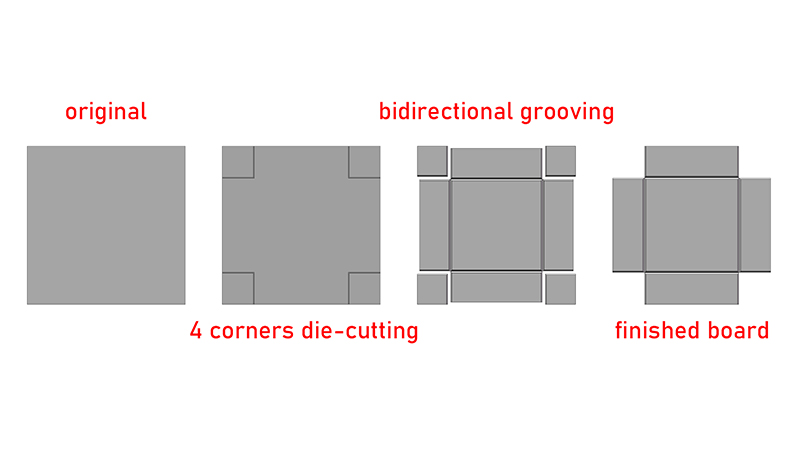

Cette machine, récemment inventée, est issue d'une riche expérience dans la fabrication de machines de rainurage bidirectionnel. Elle permet de découper les quatre coins du carton et de réaliser des rainures verticales et horizontales en V (en U) en une seule opération. Après le rainurage, les quatre coins du carton se détachent automatiquement.
Enquête Télécharger
Introduction aux fonctions

Utilisation :

Il convient à diverses couvertures rigides, couvercles et boîtes de base, y compris les boîtes de téléphone portable, les boîtes à chaussures, les boîtes à cosmétiques, les boîtes rigides, etc.



Avantages :

  • La machine comprend principalement 6 parties: machine de découpe à 4 coins, machine à rainurer bidirectionnelle, bande transporteuse de collecte de panneaux finis.
  • Utilisez un dispositif d'alignement plus long et une pièce de collecte et de transport pour vous assurer que le carton entre directement dans chaque pièce de rainurage, puis améliorez la précision de rainurage, pour éviter les coins hauts et bas de la boîte par une mauvaise précision de rainurage.
  • Si vous n'avez pas besoin de découpe d'angle (découpe d'angle), vous pouvez fermer la machine de découpe d'angle, puis la machine à rainurer bidirectionnelle fonctionnera indépendamment.


Améliorer la qualité du produit, améliorer l'efficacité de la production, économiser du travail.

Paramètre technologique

Paramètre technique :

Taille du matériau à la 1ère étape Longueur 120-600mm, largeur 120-550mm
Taille du matériau à la 2e étape Longueur 120-550mm, largeur 120-600mm
Épaisseur de matériau

1.5-3.5mm
Précision de rainurage (entre double rainure)

±0.15mm
La plus grande précision de rainurage

±0.1mm
Angle de rainurage 90-130 degrés réglable
Nombre de traverse 2 sur la 1ère pièce à rainurer, 1 sur la pièce à rainurer
Outil de rainurage sur la première marche

8 ensembles
Outil de rainurage sur la deuxième étape

4 ensembles
Numéro de gros tambour

3
Puissance des machines

8KW
Pièce de coupe d'angle Coupe de couteau servo, la longueur de coupe est contrôlée par PLC
Longueur de coupe d'angle

15-120mm
Précision de coupe d'angle

≤2mm
Lame de coupe d'angle

2+2
Vitesse

Vitesse:100 PCS/Min ( size 300*300mm)
Taille de l'appareil

4500*3900*1450mm
Poids de la machine

4300KGS
Fonction : 1 alimentation automatique → découpe à 4 coins → premier rainurage → collecte → transport → deuxième rainurage → collecteur automatique ; Rainurage en U , Rainurage en V

Lien vidéo: https://youtu.be/llTJkWS-WPo
Exemple d'affichage
